抗震性能化設計的內容最早出現在2010版《抗規》和《高規》中，距今已十余年。與傳統設計法（三水準兩階段）相比，性能化設計的新概念、新內容較多，計算過程復雜。盡管主要計算可交由電腦完成，但電腦只是個工具，人才是主角，整個設計過程都要由人來引領。從出發點到目的地，路徑要清晰，邏輯要嚴密。現嘗試對性能化設計過程及基本概念進行梳理。

一、傳統設計法VS性能化設計”：

1.傳統設計法是“低彈性承載力─高延性”的單一解決方案；性能化設計追求承載力和延性的最佳平衡，可提供“低彈性承載力─高延性”或“高彈性承載力─低延性”的多種解決方案。比如：對于“性能目標1”，大震下基本處于彈性，則延性僅需滿足最低要求即可；對于“性能目標2”，大震可能屈服，則需滿足低延性要求……；對于“性能目標4”，大震接近嚴重破壞，需滿足高延性要求。

2.傳統設計法不直接驗算中震；性能化設計的主要內容就是對中震的驗算?？赡苁窍抻诋?dāng)初計算機發展水平不方便進行彈塑性分析，前輩們將設防烈度降低1.55度以后進行彈性承載力和彈性變形驗算。用“規則性控制+彈性計算+內力調整+構造措施”，間接實現中震可修和大震不倒。對于絕大多數結構只需做“兩水準一階段”（小震、中震的彈性承載力和變形驗算）設計即可，僅對少數建筑進行彈塑性驗算。

3.傳統設計法對同類構件采用統一調整系數和構造措施，不分主次，不論應力高低，堪稱“普惠型”；性能化設計立足于承載力和變形能力的綜合考慮，具有很強的針對性和靈活性，堪稱“精準投放、量體裁衣”。

4.傳統設計法的“中震可修”是通過放大小震的彈性內力而間接實現的，對“中震可修”沒有具體控制指標，可操作性不強；性能化設計直接驗算中震，對承載力和變形均有明確的控制指標。

5.傳統設計法的著重點是大震不倒，不適用于要求震后連續使用的生命線工程；對超限工程也沒有具體設計方法。盡管根據建筑重要性分為甲乙丙丁類，但彈性設計的本質沒變。傳統設計法是高延性大變形，盡管避免了倒塌保存了結構，但附屬設施破壞嚴重，對于使用功能不能中斷的建筑是不可行的。性能化設計可根據超限程度和震后使用功能要求，通過承載力、變形和構造的綜合平衡，剛?cè)嵯酀?jì)，可實現不同的預期性能目標。

6.相對于鋼筋混凝土結構，性能化對于鋼結構更有用武之地。鋼筋混凝土結構一般由地震設計狀況控制，所以性能化設計主要用于“超限”和更高抗震設計標準。而鋼結構由非地震設計狀況控制的工程很多，可以實現更好的經濟性和合理性。

7.傳統設計法是久經考驗的安全可靠的主流方法。性能化設計是有適用范圍的，要謹慎使用。在強震作用下，結構不存在承載力儲備；而且，提高承載力，往往地震作用相應增大，水漲船高。而高延性意味著結構具有較高的變形能力，也就是消耗地震能量的能力，是抗震設計的主流方向。

二、鋼筋混凝土結構性能化設計

除非場地好、風很大、設防烈度很低，或采用減隔震措施，一般來說，抗震設防區的鋼筋混凝土結構是由地震設計狀況控制的，所以性能化設計主要用于超限結構或震后使用功能不允許中斷的生命線工程。

1.鋼筋混凝土結構性能化設計的核心是確定性能目標，應符合下列要求：

（1）性能目標應經過技術和經濟可行性綜合分析論證。

性能目標與建筑使用功能和附屬設施功能的要求、投資大小、震后損失和修復難易程度等有關，需綜合考慮抗震設防類別、設防烈度、場地條件、結構類型和不規則性等因素，必然要做初步設計，進而對技術經濟的可行性進行論證。可見，性能目標不是設計單位一家說了算的，設計院也沒必要單獨承擔這個責任。

（2）宜偏安全地確定性能目標。

鑒于目前強震下非線性計算模型及參數尚存在不少經驗因素，缺少?gòu)膹?qiáng)震記錄、設計施工資料到實際震害的驗證，對結構性能的判斷難以十分準確，因此在性能目標的選用中宜偏安全一些。

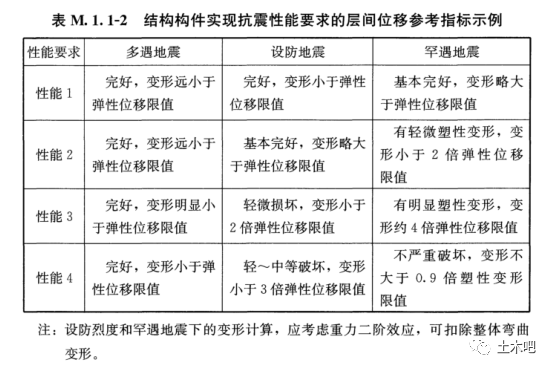

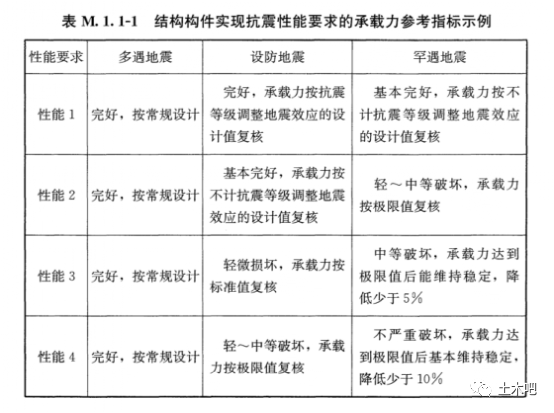

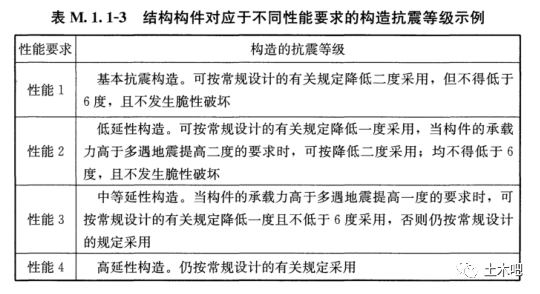

2.各性能目標均由三個具體控制指標來表示：

承載力指標、層間位移指標、構造抗震等級，分別如下：

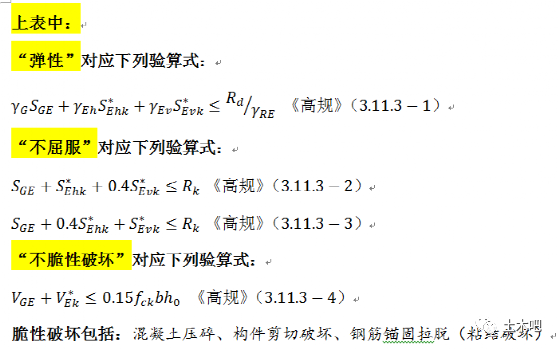

3.《高規》和《抗規》的承載力性能水準計算公式歸納

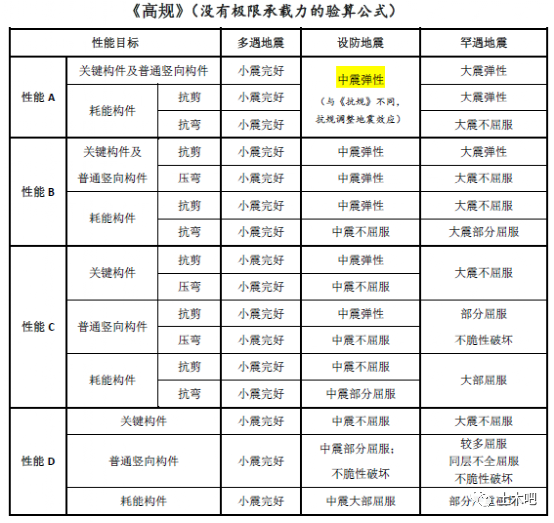

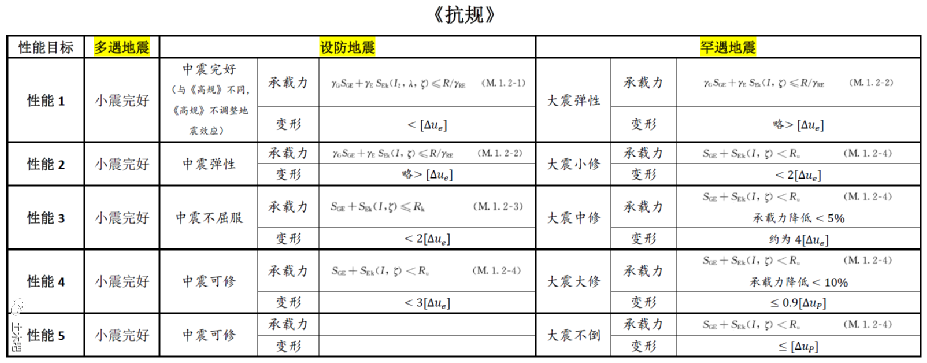

根據《高規》和《抗規》條文整理成下表，方便查閱和理解?！陡咭?guī)》和《抗規》不完全相同：

（1）《高規》分關鍵構件、普通豎向構件和耗能構件，分抗彎和抗剪分別給出性能水準要求，代表了對出鉸順序的控制，由先到后為：

剪力墻連梁─框架梁端─剪力墻底部加強部位─框架柱根。

（2）《抗規》給出了極限承載力驗算公式，《高規》未給。

（3）《抗規》給出了各性能目標的變形控制指標，《高規》未給。

上表中“性能目標5”是本人加進去的，對應傳統設計方法的性能目標。

三、鋼結構性能化設計

與鋼筋混凝土結構多數由地震設計狀況控制不同，較多的鋼結構是由非地震設計狀況控制的。所以，鋼結構的性能化設計更有用武之地。我們經常有這樣的困擾，比如一個玻璃棚，或者景觀造型，不僅被別人吐槽傻大黑粗，而且我們自己心里也過不去。盡管《抗規》中有“滿足2倍地震作用可以降低一度”的規定，但長細比、寬厚比依然太嚴，此時即可用性能化設計，實現承載力、延性等級和構造的合理組合。設計過程如下：

1.鋼結構性能化設計的核心是確定塑性耗能區的性能系數。

性能系數引領出鉸順序。不同構件性能系數的大小關系如下：

（1）對于框架結構：同層，柱>梁；

（2）對于支撐結構和框架-中心支撐的支撐系統：同層，柱>梁>支撐；（3）框架-偏心支撐：同層，柱>支撐>梁>消能梁段；

（4）非塑性耗能區>塑性耗能區。

2.按傳統設計法進行多遇地震下彈性承載力和位移計算；

3.進行設防地震下的抗震承載力驗算，主要內容有：

（1）所有構件的設防地震性能組合承載力驗算；（公式（17.2.3）；

（2）框架梁、柱各自的強剪弱彎驗算；

（3）強柱弱梁驗算；

（4）強連接弱構件驗算；

（5）強節點域驗算。

鋼結構性能化設計是反復試算、逐漸接近最優解的過程，需要反復調整截面或重新設定性能系數。

4.根據抗震設防類別及性能等級，確定構件和節點的最低延性等級。

5.主要構造措施：

（1）塑性耗能區盡量采用整根材料。要拼接須工廠拼接；

（2）塑性耗能區板件間應采用完全焊透的對接焊縫。

（3）框架結構：

（a）梁端與延性等級對應的板件寬厚比、軸壓比、剪壓比；梁端為工字形時，或控制長細比或設加勁肋或設隅撐；板件寬厚比是為了保證塑性發展深度；控制軸壓比是因?yàn)樵诟邏簯?yīng)力情況下，抗剪承載力降低，且影響壓彎延性。

（b）框架柱與延性等級對應的長細比限值；

（c）節點域與延性等級對應的受剪正則化寬厚比限值；

（d）梁柱翼緣焊接、節點域及上下各600范圍內柱板件間焊接，應完全熔透；

（e）過焊孔的改進和墊板的細節處理；

（f）梁柱骨形連接或加強連接的構造。

（4）支撐結構及框架-支撐結構：

（a）中心支撐的框架部分同框架結構；

（b）分別交叉支撐、人字或V形支撐、偏心支撐，各自延性等級對應的長細比限值、板件寬厚比等級。

（5）消能梁段，地位特殊重要。按“設防地震性能組合軸力”不同，驗算受剪承載力。延性等級為Ⅰ級的消能梁段構造主要控制項：

（a）消能梁段的長度限值；

（b）消能梁段的加勁肋設置；

（c）消能梁段的隅撐設置。

6.由于地震作用的不確定性，結構延性比承載力更為重要。對于多高層民用鋼結構，首先必須保證必要的延性，一般應采用高延性─低承載力；對于工業建筑，為降低造價，可采用低延性─高承載力。

四、傳統設計法與性能化設計是優勢互補，相得益彰；不是誰優誰劣，誰取代誰

鋼筋混凝土結構性能化設計主要用于超限結構和震后需要連續使用的建筑物。鋼結構性能化設計的適用范圍是設防烈度不高于8度(0.20g)、結構高度不高于100m的框架結構、支撐結構和框架-支撐結構。

目前，非線性計算模型及參數的選用尚存在不少經驗因素，對結構性能的判斷也難以十分準確，且相關設計經驗不多，性能化設計效果缺少?gòu)膹?qiáng)震記錄、設計施工資料到實際震害的驗證，所以說傳統設計法依然是適用面最廣的可靠的抗震設計主流方法。
